滚筒包胶用不久就脱胶？重点排查这四点

冷粘包胶的核心原理，是依靠金属打磨后的粗糙粘接面，实现胶水与筒体的机械咬合。很多包胶快速脱落，根源都在基面处理不合格。

如果滚筒表面除锈、除油、除尘不彻底，胶水中途只能浮在金属表层，无法形成有效咬合。后期设备运转受力、环境温差变化，胶板就会出现整片脱落。哪怕使用品质再好的胶水和胶板，基面不达标，所有施工都是白费功夫。

冷硫化胶水的涂刷晾晒细节，直接决定粘接强度，也是最容易被忽视的施工关键点。

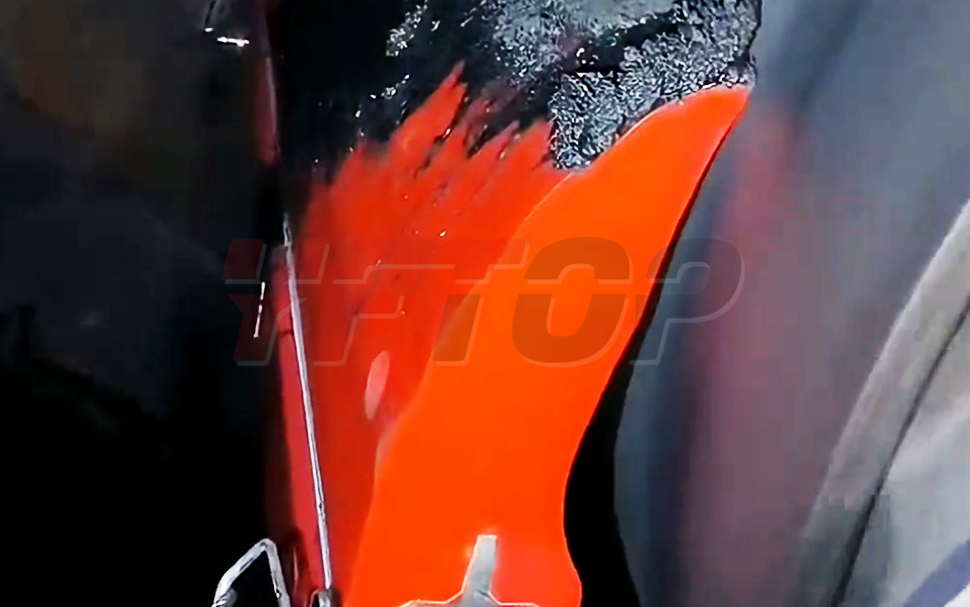

规范施工要求涂刷两遍冷硫化粘接剂，必须等待第一遍胶水完全干透后，再涂刷第二遍，且需晾至微粘状态方可贴合胶板。若湿胶直接贴合，内部胶水无法挥发，会封存在夹层中，后期持续挥发形成气泡、空鼓。

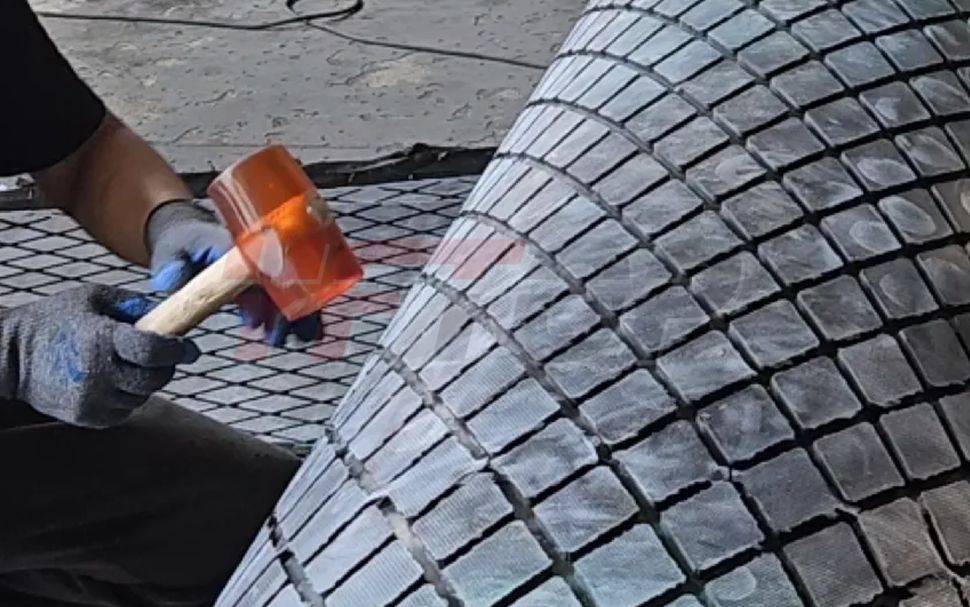

同时，胶板贴合后必须用橡胶锤全面反复敲打排气。如果省略敲打步骤，夹层留存空气，滚筒持续转动挤压，气泡会不断膨胀、破损，最终造成局部脱胶、开胶。

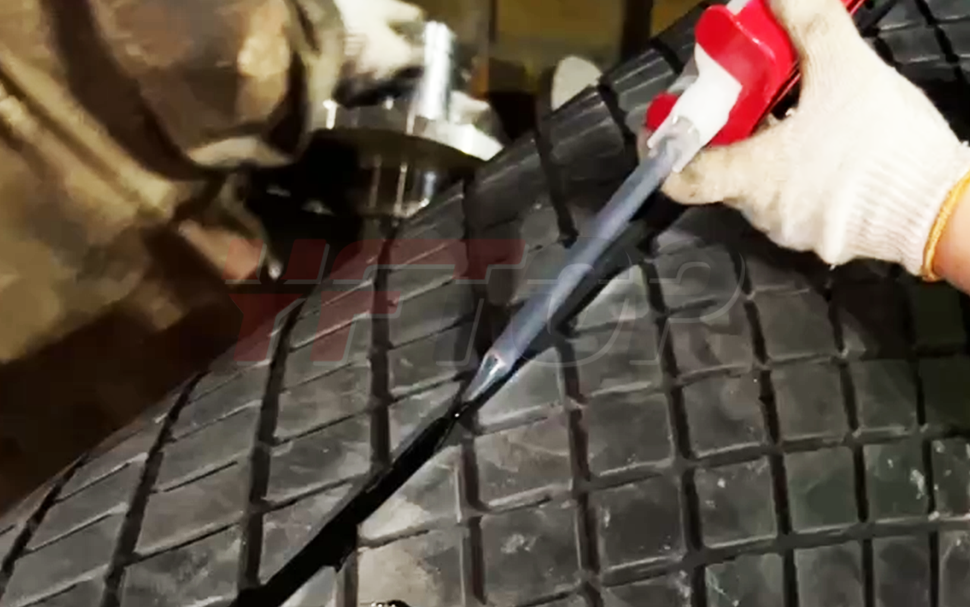

现场整张滚筒胶板拼接，必然会留有拼接缝隙。很多师傅施工省略封口工序，不使用专用封口胶密封接缝，这就埋下了长期隐患。

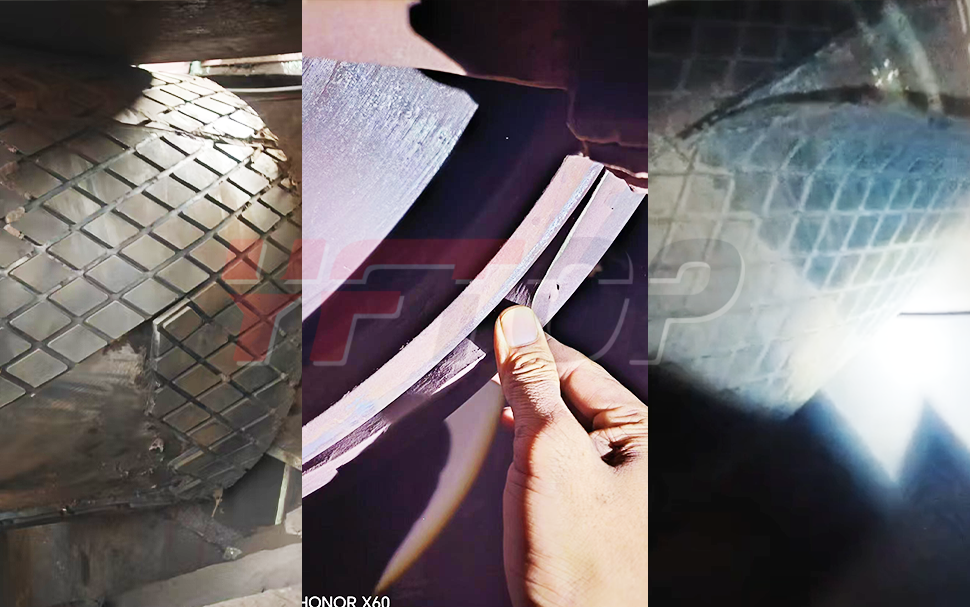

无论是井下潮湿环境，还是露天粉尘、淋水工况，积水、矿渣、硬质颗粒都会顺着缝隙渗入胶板与滚筒的粘接夹层。设备运行过程中，物料持续碾压、摩擦夹层，会从接缝位置率先出现分层、翘皮，随着运行时间增加，破损不断扩散，最终导致整张胶板脱落失效。

TOP600快速填充胶:滚筒包胶处V型接口填充,固化速度快，—次成型节约施工时间,具有超高拉伸强度硬度适中以及高强度,优良的物理性能,耐候性好，对湿气、温度不敏感，热稳定性好,修复后表面光滑，高耐磨抗冲击。

除了施工问题，现场工况配套不当，也会导致新包胶快速损坏。

输送带清扫器调节不当、磨损失效时，物料残渣会持续卡在皮带与滚筒之间。设备运行过程中，硬质残渣反复摩擦、撕扯、挤压胶板，长期受力下会造成胶板破损、翘边、脱落，大幅缩短滚筒包胶的使用寿命。
