硫化接头强度不达标？90% 施工忽略划线角度规范

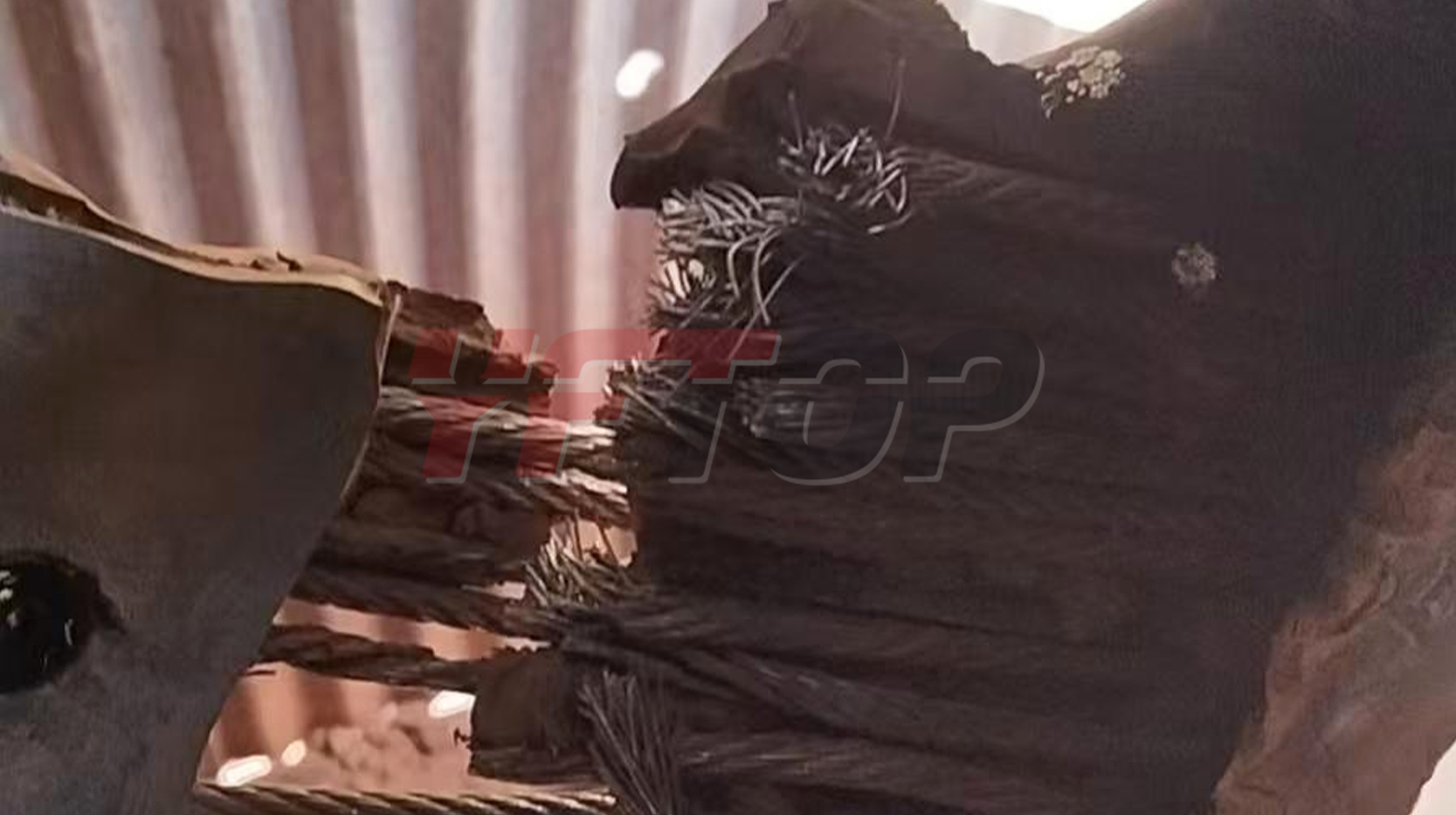

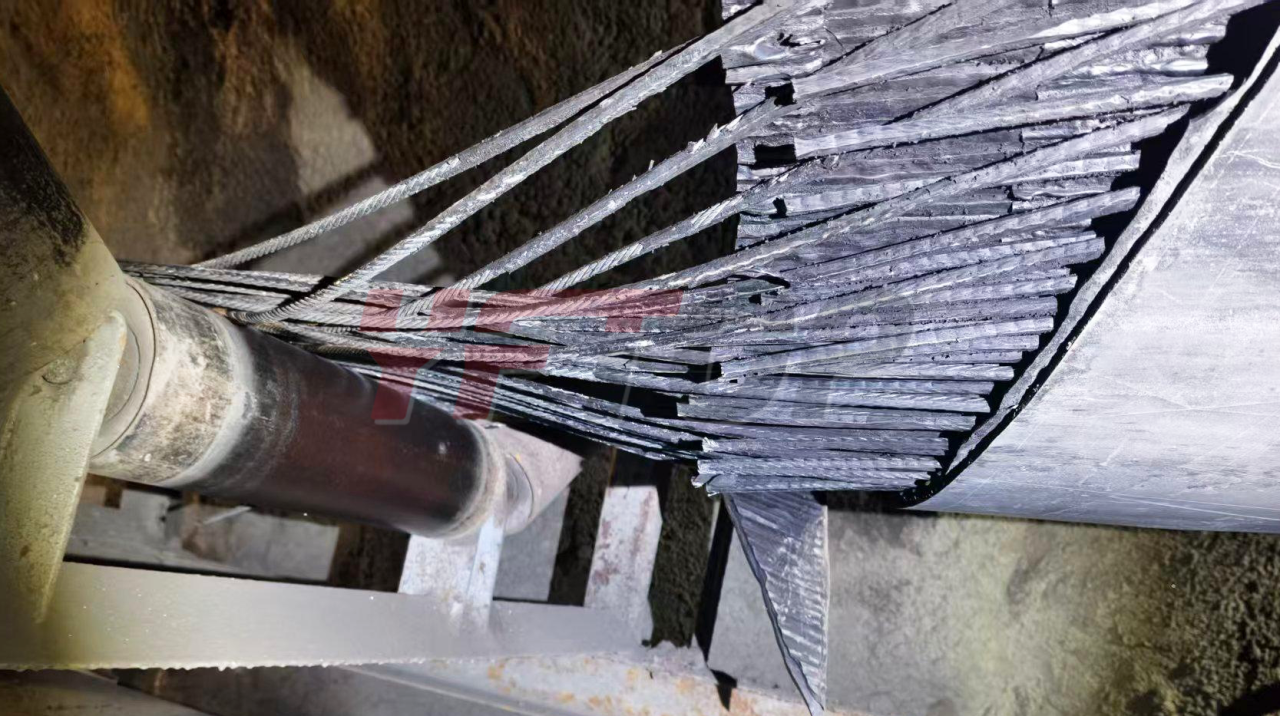

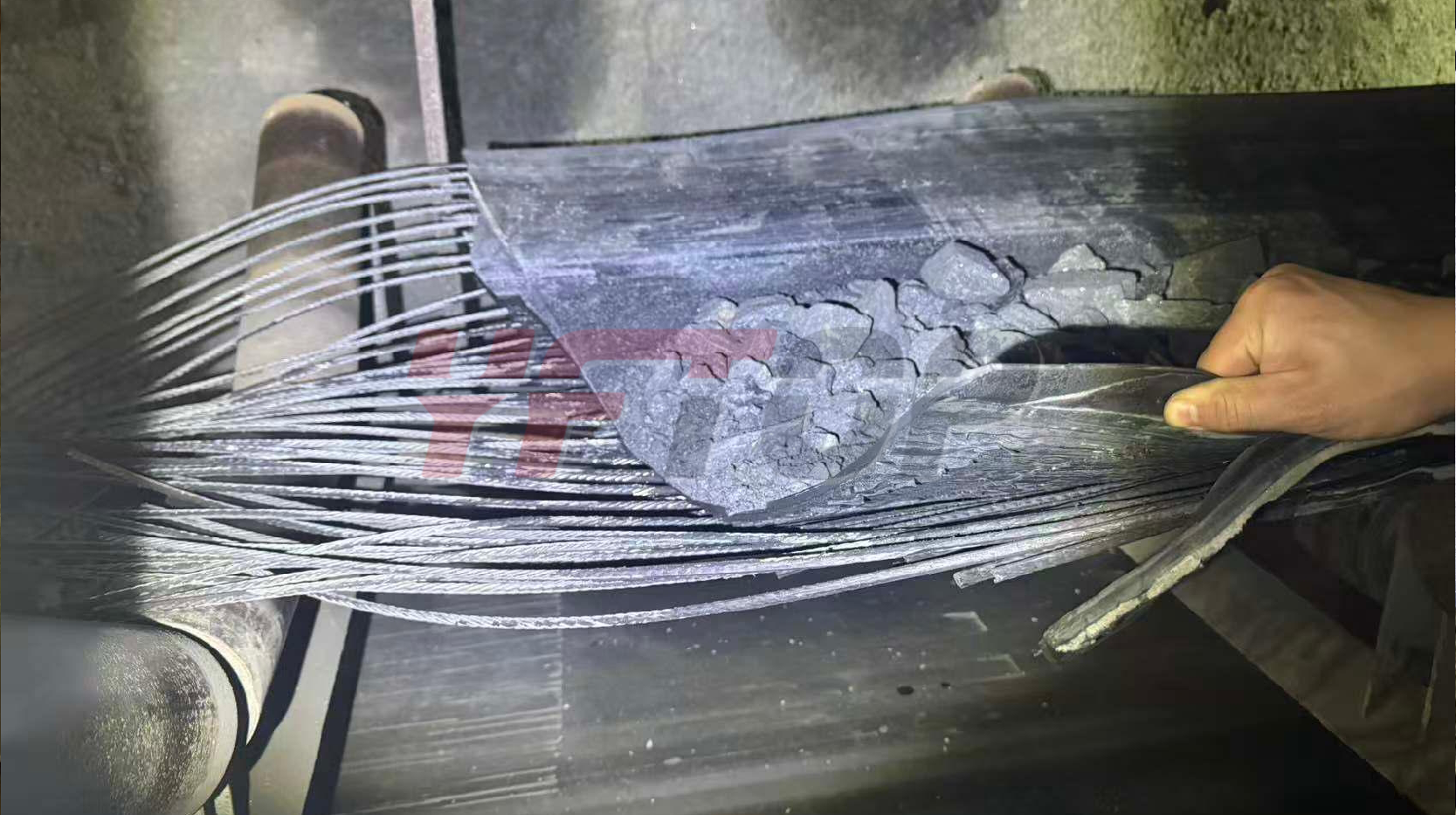

很多厂区维修师傅都有过这种困扰，皮带接头打磨到位、胶水配比正确、固化时间也达标，但修好的输送带依旧强度不足、容易开裂、跑偏磨损，用不久就返修。其实绝大多数接头失效，根本不是胶的问题，而是前期基础划线、角度定位不标准。输送带接头想要高强度、不开裂、不跑偏，关键就是中心线精准对位 + 标准斜角裁切。只要划线角度偏差一点，后期粘接再标准，接头受力也会失衡，使用寿命大打折扣。

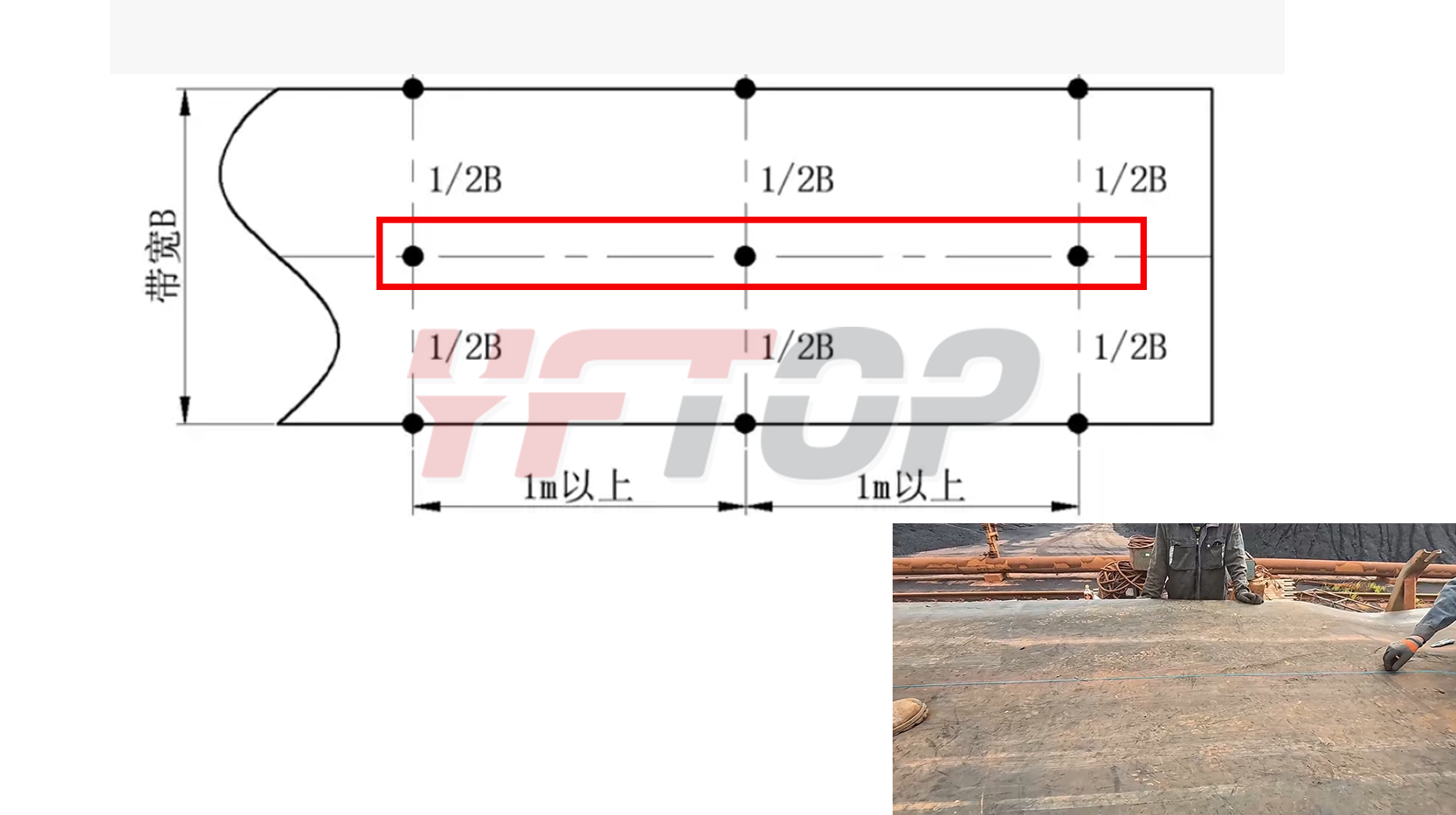

做皮带接头，中心线定位是所有工序的根基，绝对不能省略。输送带运行出现跑偏、边缘异常磨损、接头受力不均，根本原因就是，两段皮带中心没对齐。中心线是裁切、对接的唯一基准线，基准线不准，后面所有施工全部白做。现场最通用的方法是三点定位拉线法、误差极小，选取皮带平整、无变形、无破损的完好区域，在皮带横向找出三个中心点，任意两个点位间距必须大于1米，避免局部形变造成偏差。将三个中心点拉直连成一条笔直中线，再用刀片轻轻刻出浅槽标记。这样做的好处非常关键，后续打磨、清灰、刷胶、擦拭全过程不会把基准线擦掉，进而避免皮带接头对接错位。

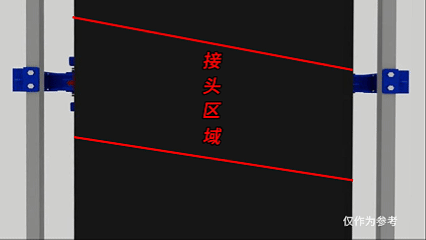

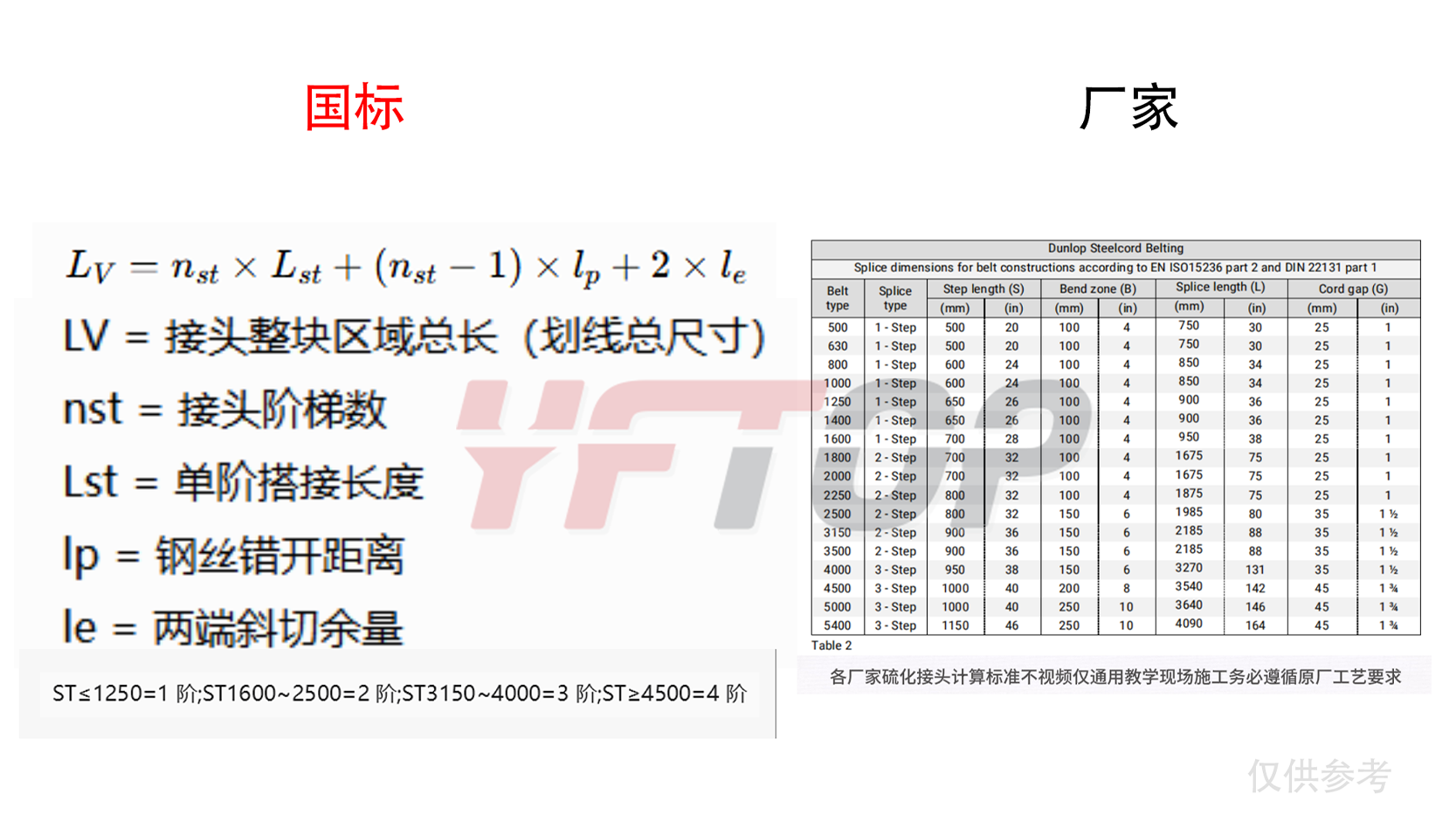

中心线定位完成后，不要凭感觉划线、不要凭经验裁切。需要按照国标规范和设备厂家标准，结合现场工况精准划定接头区域，再通过公式计算斜切尺寸。(仅供参考需结合现场工况和厂家计算标准决定）行业统一通用计算公式：皮带宽度 × 0.33 = 斜切段长度，对应标准斜切角度为 16.7°。

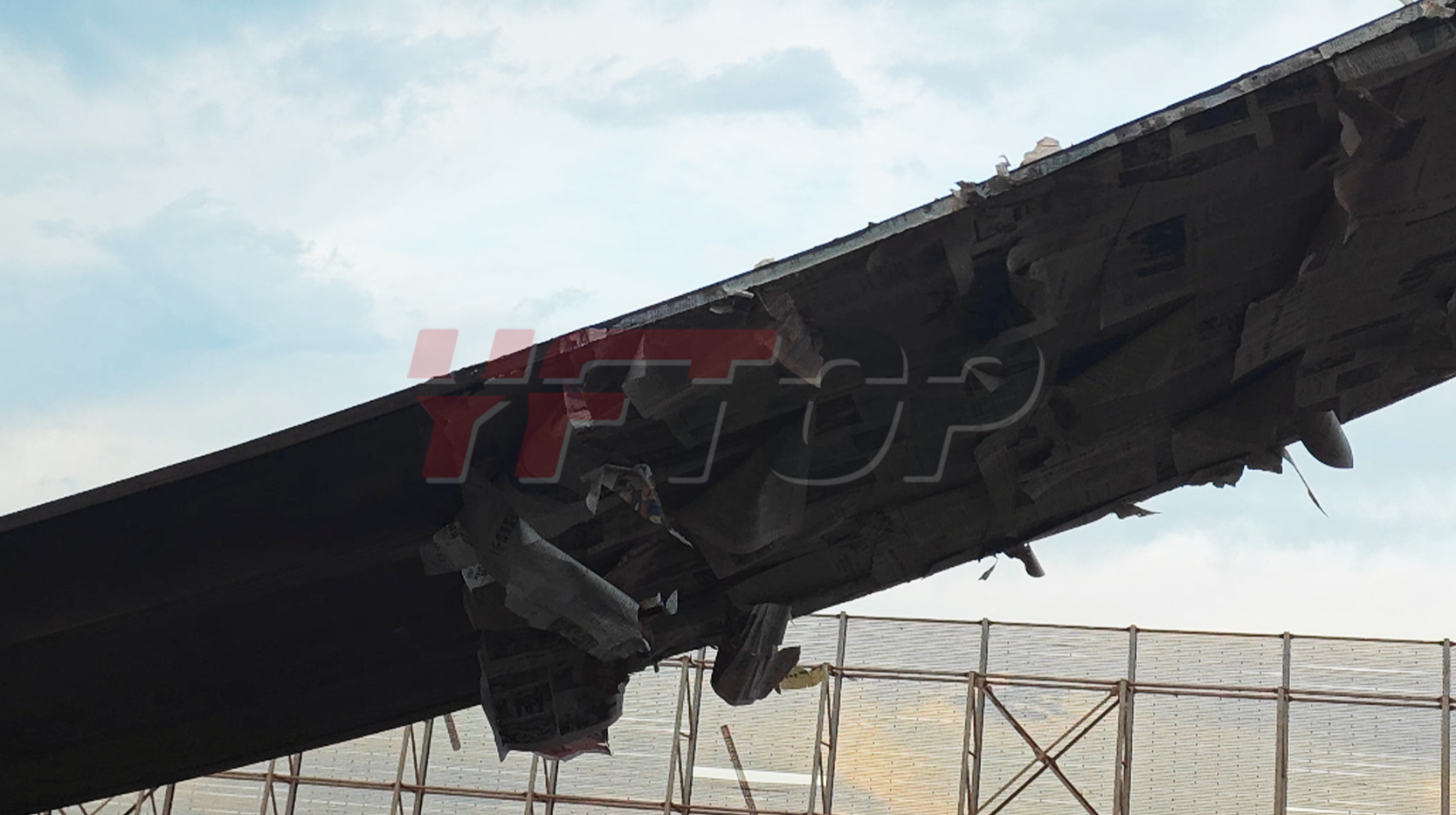

很多人忽略划线工序，认为只要胶好、磨好就行。实际上：角度不对、中线不准，接头受力完全错乱。非标准斜角接头，运行时应力集中、受力不均，经过滚筒反复弯折后极易出现分层、开胶、起皮、撕裂，不仅接头强度上不去，还会造成皮带跑偏、抖动、物料洒落，长期反复返修，大幅增加厂区运维成本。而标准中线对位+16.7°标准斜切，能让皮带对接平整、受力均匀、过渡顺滑，拉力分层传导，弯折应力均匀分摊，大幅提升接头整体强度和抗疲劳能力，适配矿山、砂石厂、电厂等重载、高频运行工况。
